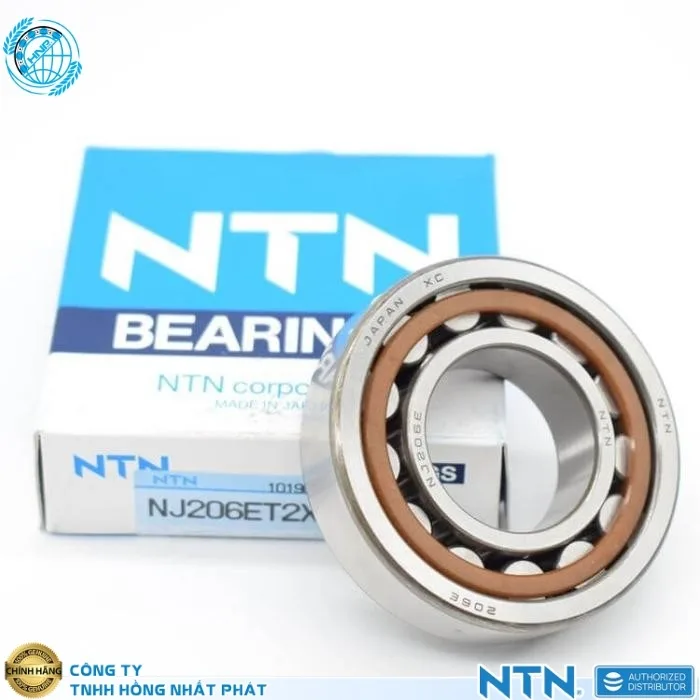

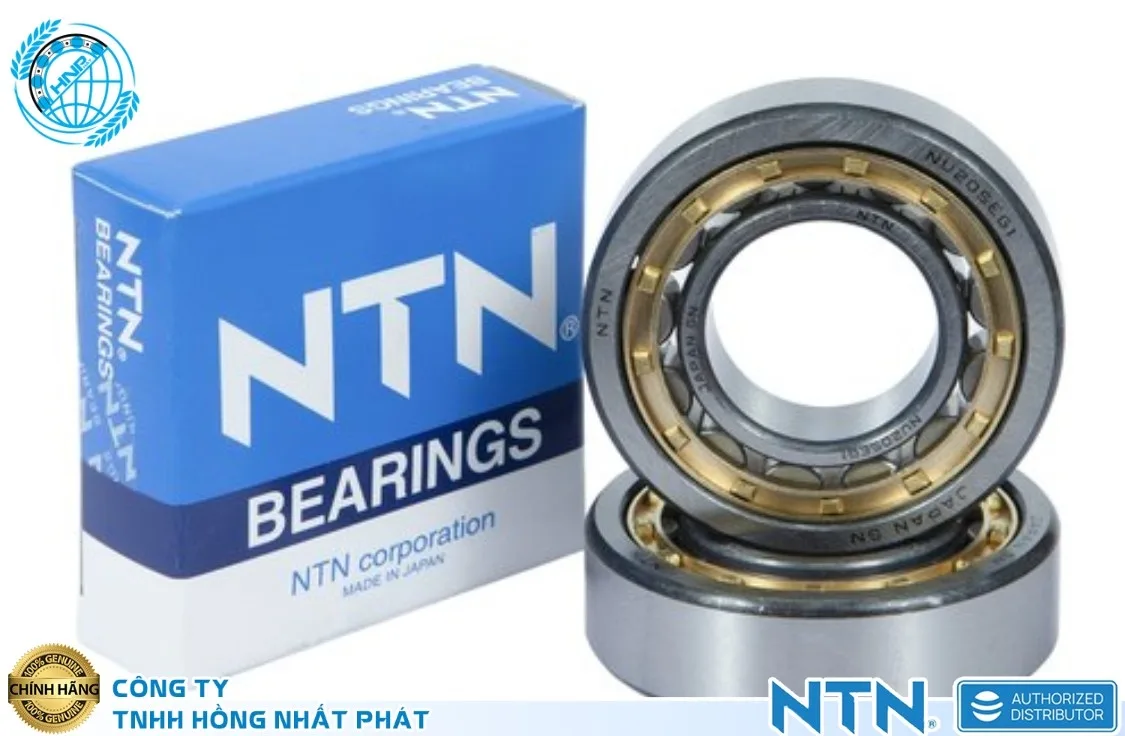

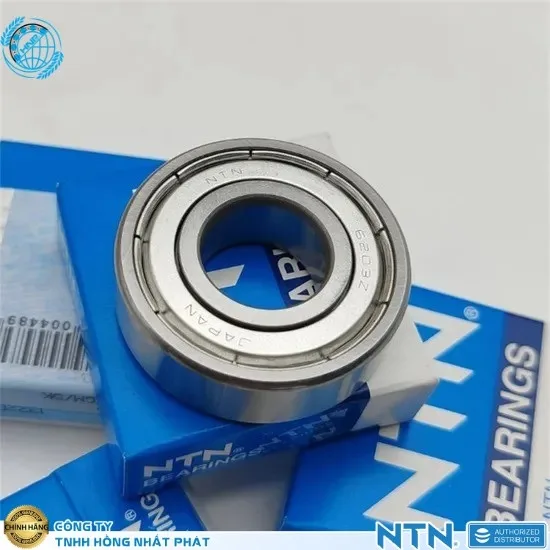

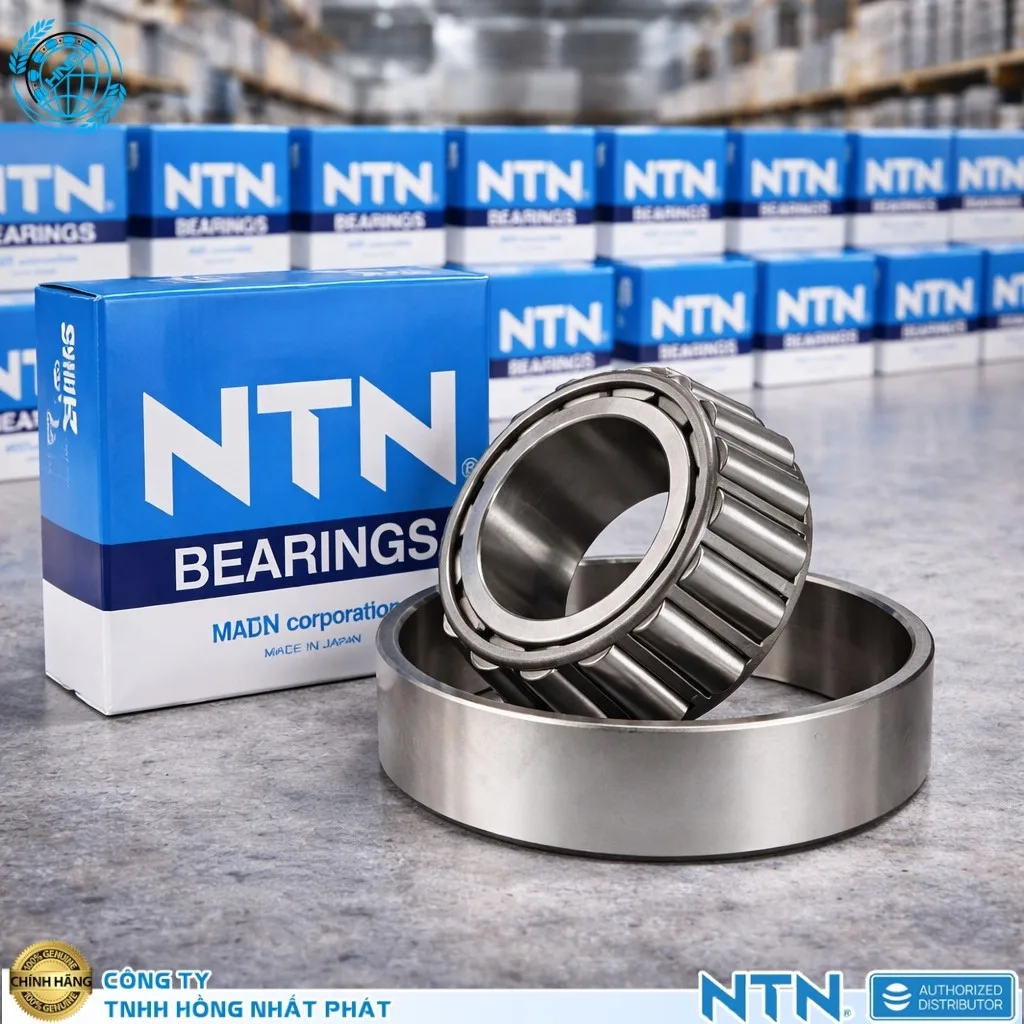

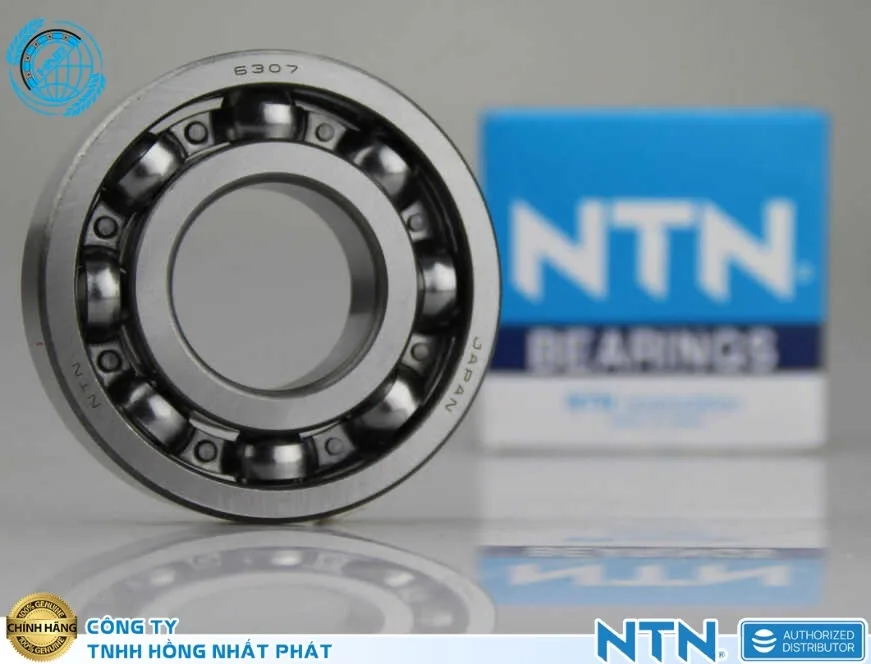

1. HƯỚNG DẪN SỬ DỤNG VÒNG BI NTN
Tiêu chí lựa chọn vòng bi NTN
- Kích thước: Xác định đường kính trong (d), đường kính ngoài (D) và chiều rộng (B).
- Chủng loại: Lựa chọn vòng bi cầu, vòng bi đũa trụ, vòng bi kim, vòng bi côn hoặc vòng bi tang trống tùy theo tải trọng và kết cấu máy.
- Điều kiện vận hành: Xem xét tải trọng hướng kính, tải trọng dọc trục, tốc độ quay, nhiệt độ và môi trường làm việc.
- Thông số kỹ thuật: Kiểm tra cấp chính xác, khe hở trong, kiểu phớt, khả năng chịu tải và phương pháp bôi trơn.
Quy trình lắp đặt và sử dụng:
- Kiểm tra trước khi lắp: Làm sạch trục, gối đỡ và bề mặt lắp đặt; loại bỏ bụi bẩn, gỉ sét, ba via. Chỉ mở bao bì vòng bi ngay trước khi sử dụng.
- Lắp đặt đúng kỹ thuật: Sử dụng dụng cụ chuyên dụng, đảm bảo lực ép tác động đúng vào vòng trong hoặc vòng ngoài tương ứng. Không dùng búa đóng trực tiếp hoặc để vòng bi chịu va đập mạnh.
- Kiểm tra vận hành: Sau khi lắp, quay thử và tăng dần tốc độ, tải trọng. Theo dõi tiếng ồn, độ rung và nhiệt độ; dừng máy nếu phát hiện bất thường.
- Bảo quản: Giữ vòng bi trong bao bì nguyên vẹn, nơi khô ráo, sạch sẽ, đặt trên kệ cao.
*Lưu ý: Không tự ý thay đổi kết cấu sản phẩm và Khi gia nhiệt, cần tuân thủ giới hạn nhiệt độ của từng dòng sản phẩm. Không áp dụng một mức nhiệt chung cho vòng bi có phớt, vòng chắn bụi hoặc nạp mỡ sẵn.
Vui lòng tham khảo thêm catalogue NTN – Bearing Handling

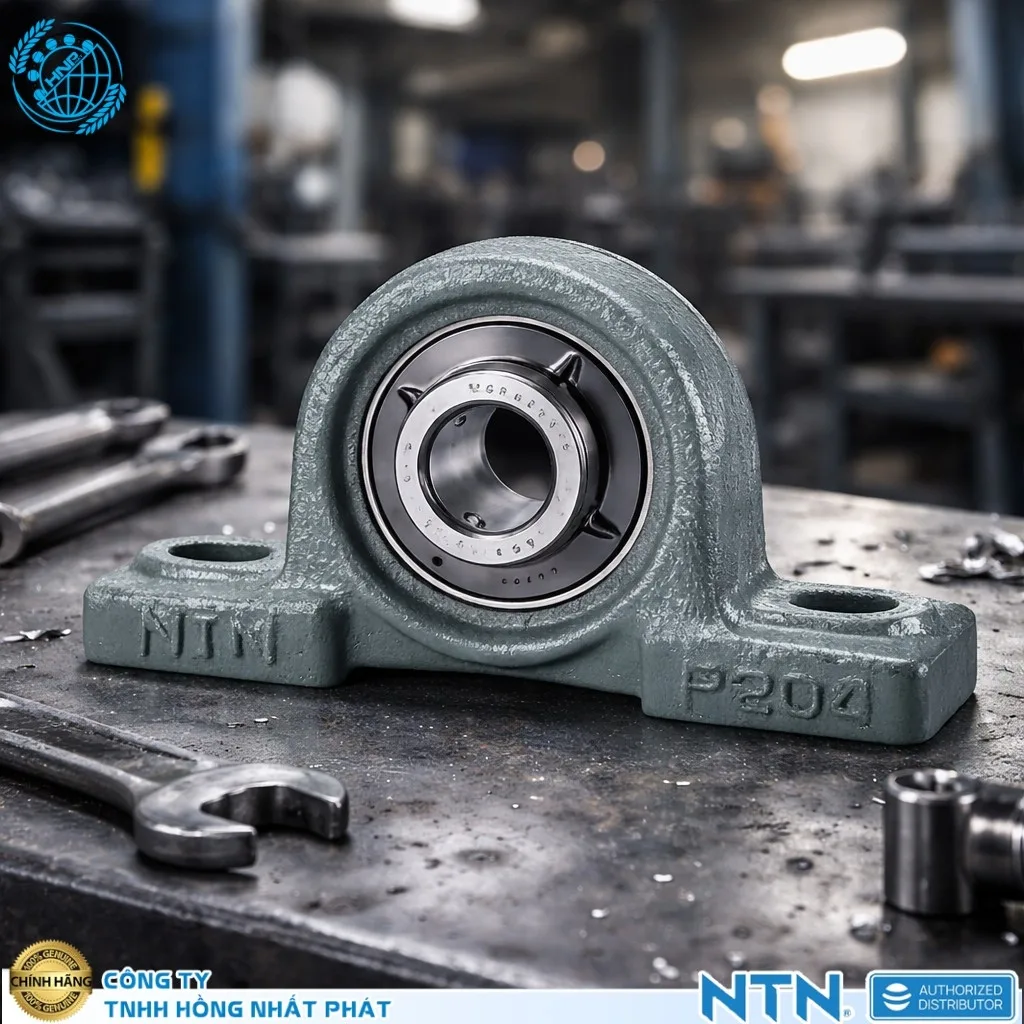

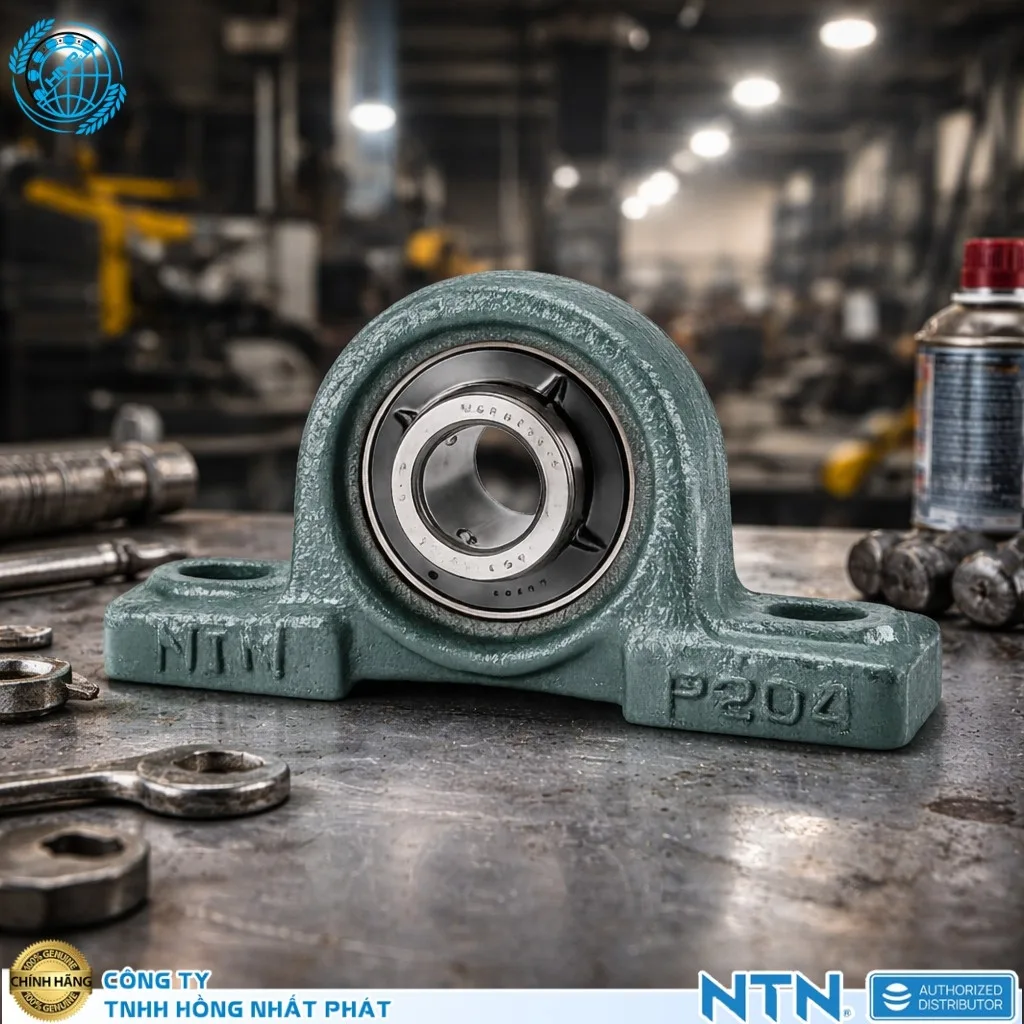

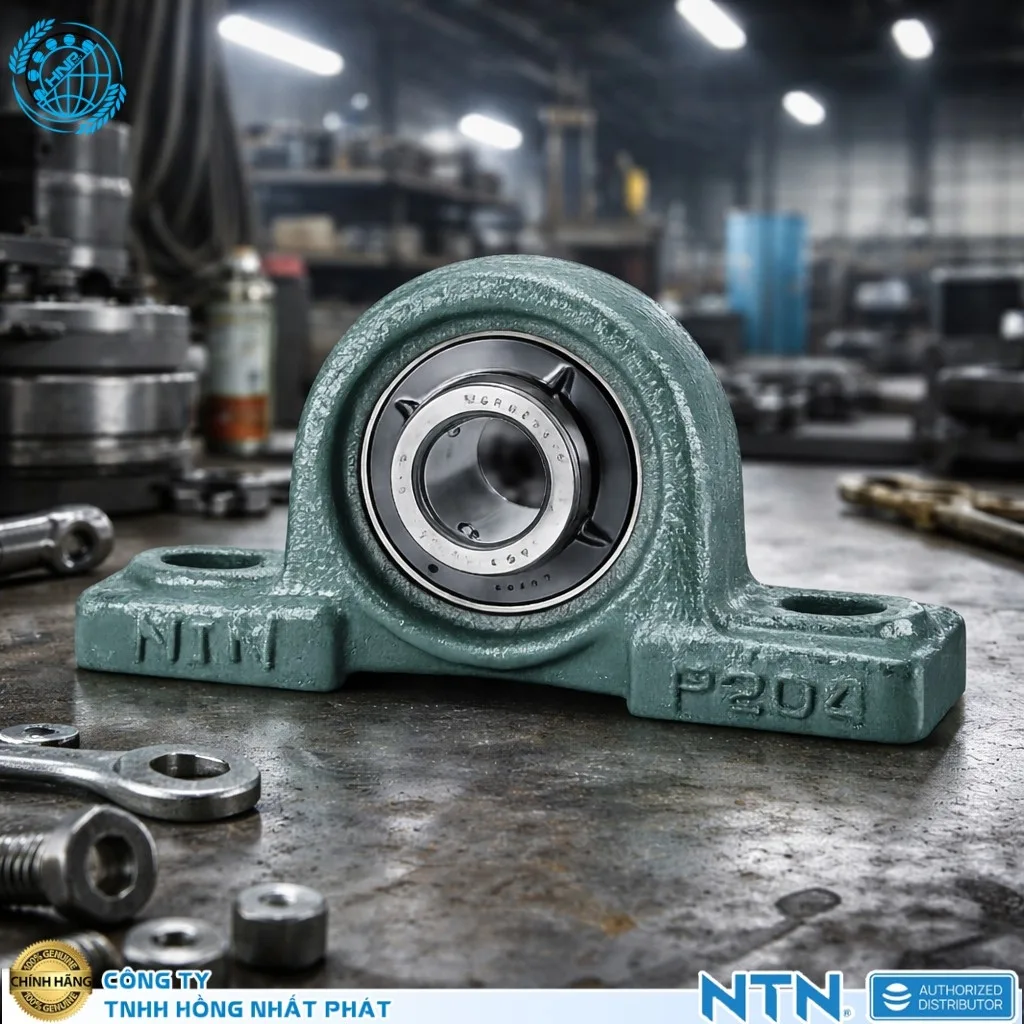

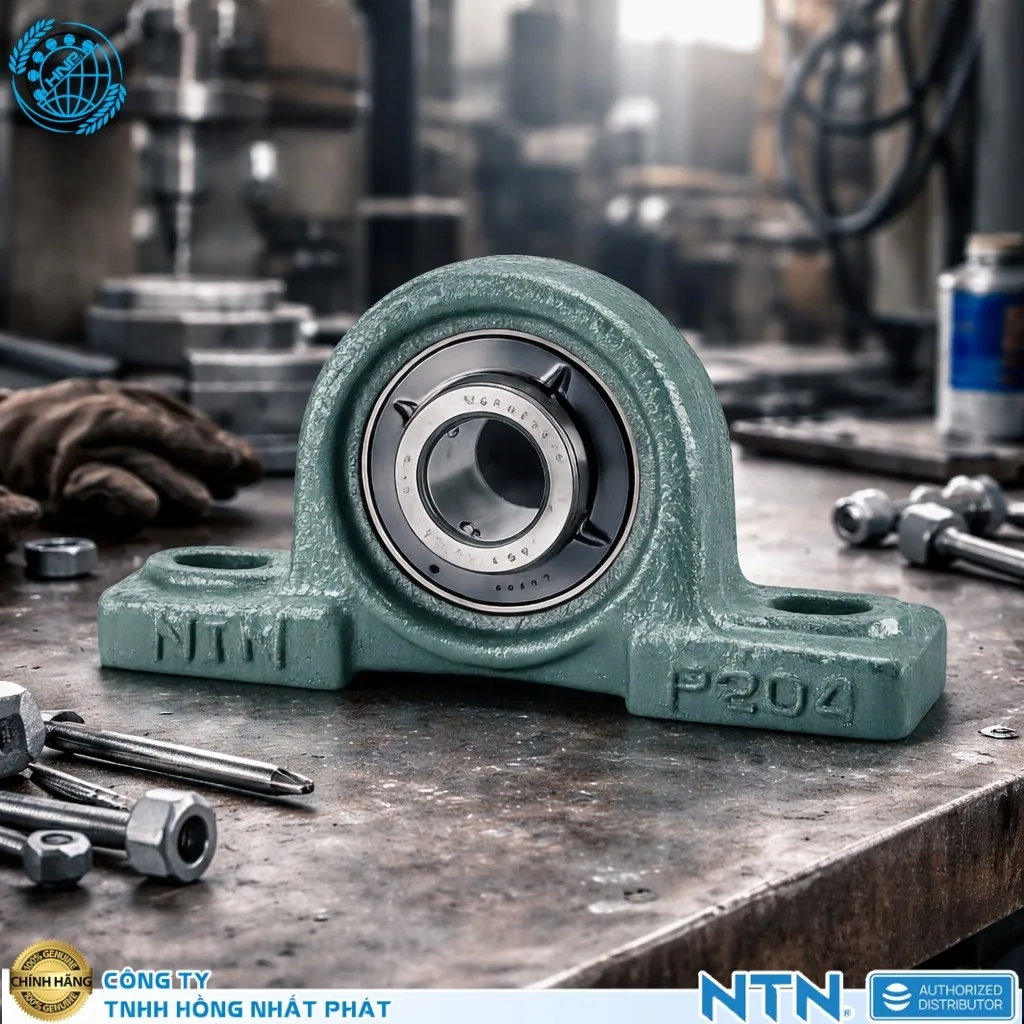

2. HƯỚNG DẪN SỬ DỤNG GỐI ĐỠ
Tiêu chí lựa chọn gối đỡ NTN
- Kích thước: Xác định đường kính trục, kích thước vòng bi, kích thước thân gối và khoảng cách lỗ bu lông.
- Kết cấu: Lựa chọn gối đỡ nguyên khối (Solid Type) hoặc gối đỡ hai nửa (Split Type) phù hợp với thiết kế máy. Một số dòng gối đỡ NTN gồm SV, VA, SN, SD.
- Điều kiện vận hành: Xem xét tải trọng, tốc độ quay, nhiệt độ, độ rung và môi trường làm việc.
- Cấu hình kỹ thuật: Kiểm tra loại vòng bi sử dụng, vật liệu thân gối, phương pháp khóa trục, kiểu làm kín và phương pháp bôi trơn.
- Điều kiện lắp đặt: Xác định kết cấu gối đỡ cố định hoặc gối đỡ cho phép dịch chuyển dọc trục theo yêu cầu thiết kế.
Quy trình tháo lắp gối đỡ
Cách tháo:
- Ngắt nguồn máy và tháo các bộ phận liên kết.
- Nới lỏng cơ cấu khóa trục, đai ốc hoặc các chi tiết cố định.
- Sử dụng cảo chuyên dụng hoặc dụng cụ tháo phù hợp để tháo vòng bi khỏi trục.
- Đối với gối đỡ hai nửa, tháo nắp gối và các chi tiết liên quan theo đúng trình tự.
- Vệ sinh, kiểm tra tình trạng trục, vòng bi và thân gối.
Cách lắp:
- Kiểm tra độ phẳng, độ cứng vững của bệ máy và làm sạch bề mặt lắp đặt.
- Kiểm tra kích thước trục, độ đồng tâm và tình trạng bề mặt tiếp xúc.
- Lắp vòng bi lên trục bằng phương pháp phù hợp với lỗ trụ hoặc lỗ côn.
- Đặt vòng bi vào thân gối, lắp phớt và các chi tiết liên quan đúng vị trí.
- Siết bu lông theo mô-men xoắn quy định của nhà sản xuất.
- Bổ sung dầu hoặc mỡ theo yêu cầu của từng cấu hình gối đỡ.
- Kiểm tra khả năng quay và chạy thử trước khi đưa vào vận hành.
Lưu ý kỹ thuật:
- Với gối đỡ hai nửa, cần lắp đúng vị trí nắp và thân gối, không tráo đổi các chi tiết không được thiết kế để thay thế cho nhau.
- Không siết bu lông quá mức gây biến dạng thân gối.
- Khi sử dụng vòng bi lỗ côn và ống lót côn, cần kiểm tra độ giảm khe hở hướng kính trong quá trình siết theo hướng dẫn của NTN.
- Lượng mỡ bôi trơn phải căn cứ vào kích thước vòng bi, tốc độ quay và điều kiện vận hành; không áp dụng cố định một tỷ lệ cho mọi gối đỡ.
Vui lòng tham khảo catalogue:
3. HƯỚNG DẪN SỬ DỤNG DÂY CUROA (DÂY ĐAI):
Tiêu chí lựa chọn dây curoa
- Lựa chọn dây curoa đúng kích thước, thông số răng, thông số rãnh.
- Lựa chọn đúng loại dây curoa thang, dây curoa răng hoặc loại chuyên dụng.
- Xem xét khả năng chịu nhiệt, chịu dầu và chống mài mòn và đièu kiện vận hành.
Quy trình tháo lắp:
Cách tháo:
-
- Ngắt nguồn và đảm bảo máy đã dừng hoàn toàn.
- Nới lỏng các bộ phận tăng đưa.
- Tháo dây và vệ sinh các chi tiết trên puly.
Cách lắp:
-
- Sau khi vệ sinh và nới lõng các bộ phận tăng đưa, lắp dây vào và căng chỉnh tăng đưa sao cho dây căng và thẳng nhất, nếu không dây sẽ bị trượt trên puly.
- Chạy thử không tải, kiểm tra hiện tượng trượt, rung hoặc tiếng ồn bất thường.
Lưu ý kỹ thuật:
Không căng dây quá mức vì có thể làm tăng tải lên trục và vòng bi. Dây quá chùng cũng dễ gây trượt, sinh nhiệt và giảm hiệu suất truyền động.
4. HƯỚNG DẪN SỬ DỤNG PHỚT
Tiêu chí lựa chọn phớt
- Xác định đường kính trục, đường kính lỗ lắp và chiều rộng phớt.
- Lựa chọn phớt có môi làm kín đơn, môi phụ hoặc kết cấu phù hợp với ứng dụng.
- Kiểm tra khả năng tương thích với dầu, mỡ, hóa chất và nhiệt độ làm việc.
Quy trình tháo lắp:
Cách tháo:
- Sử dụng các loại cảo chuyên dụng, tránh dùng các vật nhọn hay cứng để làm đòn bẩy tháo phớt. Tránh làm trầy xước trục hoặc biến dạng bề mặt lắp phớt.
Cách lắp:
-
- Vệ sinh sạch và nhẵn các chi tiết cần lắp.
- Xác định đúng chiều lắp, đóng nhẹ nhàng và đều các bên sao cho phốt lắp kín chi tiết máy.
- Kiểm tra khả năng làm kín sau khi lắp đặt.
Xem tham khảo tại catalogue
5. HƯỚNG DẪN SỬ DỤNG XÍCH:
Tiêu chí lựa chọn xích
-
- Lựa chọn xích đúng kích thước, thông số truyền động.
- Lựa chọn xích con lăn, xích tải, xích băng tải, xích có tai, xích một dãy hoặc hai dãy theo ứng dụng.
- Đúng chức năng: xích dùng trong băng chuyền (có tai 1 bên, 2 bên), xích kết nối con trượt, con lăn.
Quy trình lắp ráp:
Cách tháo:
-
- Ngắt nguồn máy và nới lỏng cơ cấu tăng xích
- Nới lỏng các bộ phận tăng đưa, tháo xích, vệ sinh và kiểm tra lại các chi tiết bánh răng.
Cách lắp:
-
- Kiểm tra bánh răng xem có mòn, nếu có phải thay mới.
- Lắp xích vào và căng chỉnh tăng đưa sao cho xích căng và thẳng vừa phải, tra thêm mỡ hoặc dầu để các chi tiết hoạt động tối ưu nhất.
- Chạy thử và kiểm tra tiếng ồn, độ rung, độ ổn định của hệ thống.
Vui lòng tham khảo thêm Tsubaki – Chain Installation and Maintenance Catalogue
6. HƯỚNG DẪN SỬ DỤNG MỠ BÔI TRƠN:
Tiêu chí lựa chọn mỡ bôi trơn
- Lựa chọn cấp phù hợp với vị trí và phương pháp bôi trơn.
- Kiểm tra dải nhiệt độ làm việc của sản phẩm. Xem xét khả năng chịu tải và chống mài mòn.
- Kiểm tra độ nhớt dầu gốc, khả năng chống nước, chống oxy hóa và tương thích với vật liệu làm kín.
Quy trình sử dụng
- Xác định đúng loại mỡ và vị trí cần bôi trơn.
- Vệ sinh đầu tra mỡ, dụng cụ và khu vực thao tác để tránh nhiễm bẩn.
- Xác định lượng mỡ theo hướng dẫn của nhà sản xuất hoặc catalog vòng bi.
- Bổ sung mỡ qua đầu tra mỡ hoặc phương pháp được thiết kế cho thiết bị.
- Kiểm tra tình trạng vận hành, nhiệt độ và tiếng ồn sau khi bôi trơn.
- Đậy kín bao bì sau khi sử dụng và bảo quản trong điều kiện phù hợp.
Lưu ý kỹ thuật:
- Không trộn các loại mỡ khác nhau khi chưa xác định tính tương thích. Không bơm quá nhiều mỡ vì có thể làm tăng nhiệt độ và lực cản khi vòng bi quay.
- Không mặc định tất cả các loại mỡ đều được sử dụng để bôi lên bề mặt lắp ghép giữa vòng bi và trục.
Vui lòng tham khảo thêm NTN-SNR – Lubrication Technical Catalogue
7. HƯỚNG DẪN SỬ DỤNG MÁY GIA NHIỆT:
Quy trình vận hành SmartTEMP gồm 3 giai đoạn cơ bản qua màn hình cảm ứng:
- Chuẩn bị: Đặt phôi gia nhiệt lên trục, chọn gông phù hợp và gắn đầu dò nhiệt độ (với chế độ đo nhiệt). Bật công tắc nguồn chính từ 0 lên 1.
- Gia nhiệt: Chọn chế độ vận hành phù hợp (Chế độ 1 cảm biến, 2 cảm biến, chế độ RAMP hoặc theo thời gian). Thiết lập nhiệt độ (tối đa 240°C) hoặc thời gian, sau đó nhấn nút Start/Stop để bắt đầu.
- Hoàn tất: Máy tự động khử từ khi kết thúc chu trình hoặc khi người dùng nhấn dừng. Luôn đeo găng tay chịu nhiệt khi tháo dỡ phôi.
Lưu ý: Luôn tuân thủ nhiệt độ tối đa 110°C đối với vòng bi tiêu chuẩn để đảm bảo độ bền thiết bị.
Vui lòng tham khảo thêm NTN-SNR – SmartTEMP User Manual
8. HƯỚNG DẪN SỬ DỤNG PORTABLE VIBROSCOPE
NTN Portable Vibroscope DAT-HV0002 là thiết bị đo và phân tích độ rung, hỗ trợ kiểm tra tình trạng vòng bi và máy móc công nghiệp. Để sử dụng đúng kỹ thuật, thực hiện các bước sau:
- Chuẩn bị: Kiểm tra pin, bật nguồn thiết bị và cài đặt ứng dụng NTN Portable Vibroscope trên iPhone hoặc iPad tương thích.
- Kết nối: Kết nối thiết bị với điện thoại qua Wi-Fi theo hướng dẫn của NTN.
- Cài đặt: Chọn mã vòng bi, nhập tốc độ quay và thiết lập vị trí đo, độ nhạy cảm biến phù hợp.
- Tiến hành đo: Cố định thiết bị bằng nam châm tại vị trí cần kiểm tra, đảm bảo bề mặt tiếp xúc chắc chắn rồi bắt đầu đo.
- Phân tích: Theo dõi các thông số OA, FFT và dạng sóng thời gian để nhận biết dấu hiệu rung bất thường.
- Lưu trữ: Lưu kết quả, xem lịch sử đo và xuất dữ liệu CSV phục vụ theo dõi, bảo trì.
Lưu ý: Duy trì cùng vị trí và điều kiện đo khi so sánh kết quả. Tham khảo tài liệu NTN để đảm bảo vận hành đúng thông số kỹ thuật.
Vui lòng tham khảo thêm catalogue
Trên đây là một số hướng dẫn sử dụng tham khảo tổng quát về VÒNG BI – GỐI ĐỠ – DÂY CUROA – PHỚT – XÍCH – MỠ BÔI TRƠN – MÁY GIA NHIỆT – PORTABLE VIBROSCOPE.
